Produtos / Acessórios para Moldes

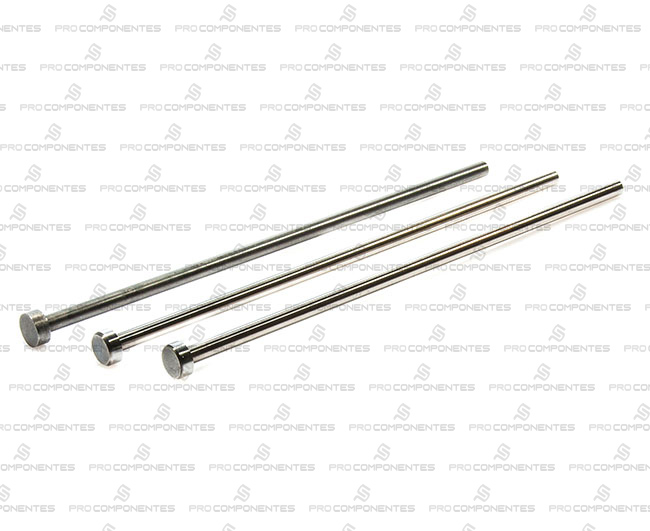

Pino Extrator Tipo A DIN 1530

Norma DIN 1530 - ISO 6751

Material Aço H13 (1.2344). Tratamento térmico de nitretação superficial de +/-70 HRC.

Núcleo temperado uniforme por todo o corpo, com dureza de +/-45 HRC.

Cabeças forjadas à quente, garantindo assim resistência.

Disponível também na série PANP (não polido)

Material Aço H13 (1.2344)

Tratamento Térmico de Nitretação

Tabela

Pino Extrator tipo A - DIN 1530
Série PA - PANP
d1 d2 K R Comprimento L (mm)
100 125 160 200 250 315 350 400 500 630 800 1000
1 3 2 0.2 100 125 160 200
1.5 3 1.5 0.2 100 125 160 200
2 4 2 0.2 100 125 160 200 250 315
2.1 4 2 0.2     160     315
2.2 4 2 0.2     160     315
2.5 5 2 0.3 100 125 160 200 250 315
3 6 3 0.3 100 125 160 200 250 315 350 400 500
3.1 6 3 0.3     160     315
3.2 6 3 0.3     160     315
3.5 7 3 0.3 100 125 160 200 250 315 350 400 500
4 8 3 0.3 100 125 160 200 250 315 350 400 500 630
4.1 8 3 0.3     160     315
4.2 8 3 0.3     160     315
4.5 8 3 0.3 100 125 160 200 250 315 350 400 500
5 10 3 0.3 100 125 160 200 250 315 350 400 500 630 800
5.1 10 3 0.3     160     315
5.2 10 3 0.3     160     315
5.5 10 3 0.3 100 125 160 200 250 315 350 400 500
6 12 5 0.5 100 125 160 200 250 315 350 400 500 630 800
6.1 12 5 0.5     160     315
6.2 12 5 0.5     160     315
6.5 12 5 0.5 100 125 160 200 250 315 350 400
7 12 5 0.5 100 125 160 200 250 315 350 400 500 630
8 14 5 0.5 100 125 160 200 250 315 350 400 500 630 800
8.2 14 5 0.5     160     315
8.5 14 5 0.5 100 125 160 200 250 315 350 400 500 630
9 14 5 0.5 100 125 160 200 250 315 350 400 500 630
10 16 5 0.5 100 125 160 200 250 315 350 400 500 630 800
10.2 16 5 0.5     160     315
11 16 5 0.5     160     315
12 18 7 0.8 100 125 160 200 250 315 350 400 500 630 800
13 22 7 0,8     160     315
14 22 7 0.8 100 125 160 200 250 315 350 400 500 630 800
16 22 7 0.8 100 125 160 200 250 315 350 400 500 630 800 1000
20 26 8 1 100 125 160 200 250 315 350 400 500 630 800 1000
25 32 10 1     160   250     400 500 630 800 1000

Para solicitar o produto especifique:

Série d1 L

Exemplo: PA 1,5X100

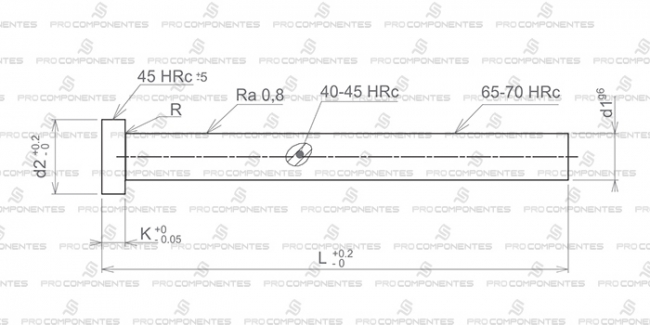

Desenho Técnico
