PROCOMPONENTES | Componentes para Moldes

Produtos / Componentes para Estampo

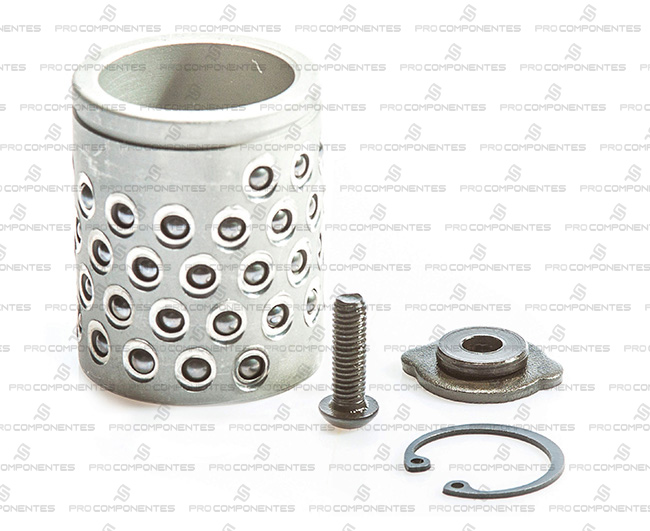

Colar de Esferas Tipo C2

Material Alumínio ou Bronze

D1 - Diâmetro do pino

L - Comprimento total

S - Comprimento do canal interno

e - Esfera

x - Distância entre a face e o canal interno

Tabela

Colar de esferas
Série - C2
  Comprimento L (mm)
D1 X e 55 70 85 90 100 105 110 115 120 125 135 140
24 4.2 4 S=27 S=35   S=42 S=50   S=60
25 4.2 4 S=27 S=35   S=42 S=50   S=60
30 4.2 4   S=35   S=43   S=50   S=60   S=70 S=80
32 4.2 4   S=35   S=43   S=50   S=60   S=70 S=80
38 5.8 4   S=36 S=43     S=51   S=61   S=71 S=81
40 5.8 4   S=36 S=43     S=51   S=61   S=71 S=81
48 7.0 6           S=51     S=61     S=71
50 7.0 6           S=51     S=61     S=71

  Comprimento L (mm)
D1 X e 145 150 155 160 165 170 180 185 190 195 205 215
38 5.8 4 S=91   S=103
40 5.8 4 S=91   S=103
48 7.0 6   S=81   S=91   S=103   S=116   S=128
50 7.0 6   S=81   S=91   S=103   S=116   S=128
63 7.0 6 S=72       S=82   S=92   S=105   S=117 S=130
80 8.5 6 S=72       S=82   S=92   S=105   S=117 S=130

Para solicitar o produto especifique:

Série D1 L

Exemplo: C2 32X70

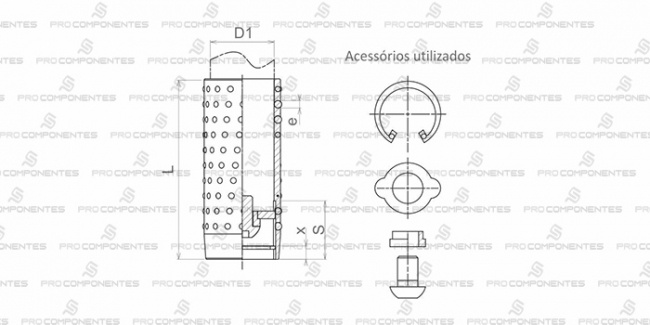

Desenho Técnico
