Produtos / Fixação

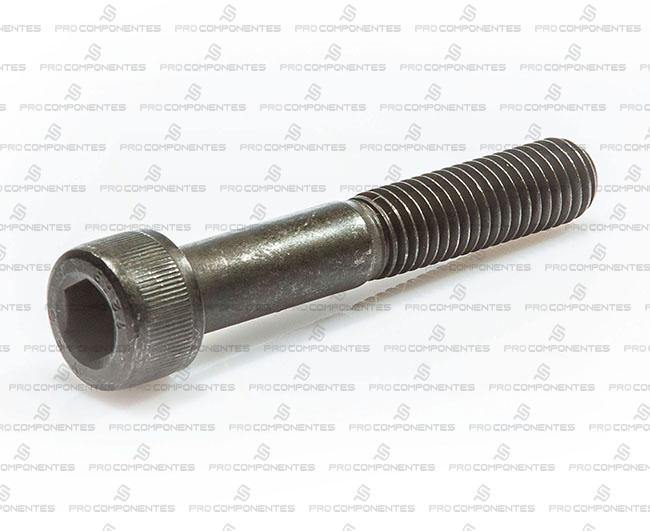

Parafuso Allen Cab. Cilíndrica

Material: Aço liga

Norma DIN 912 / ISO 4762 - Métrico

Tratamento Térmico: Dureza 39 - 44 HRC

Tensão de Tração 1240 N/mm² mínimo

Classe de Rosca 5g6g

Tabela


Parafuso Allen Cabeça Cilíndrica com Sextavado Interno - DIN 912
Série - PACC
Comprimento L (mm)
D1 Passo Chave 6 8 10 12 16 20 25 30 35 40 45 50 55 60 65 70
M3 G-0,5 2,5 6 8 10 12 16 20 25 30
M4 G-0,7 3 6 8 10 12 16 20 25 30 35 40 45 50
M5 G-0,8 4   8 10 12 16 20 25 30 35 40 45 50 55 60 65
M6 G-1,0 5   8 10 12 16 20 25 30 35 40 45 50 55 60 65 70
M8 G-1,25 6     10 12 16 20 25 30 35 40 45 50 55 60 65 70
M10 G-1,5 8       12 16 20 25 30 35 40 45 50 55 60 65 70
M12 G-1,75 10         16 20 25 30 35 40 45 50 55 60 65 70
M14 G-2,0 12             25 30 35 40 45 50 55 60 65 70
M16 G-2,0 14            25 30 35 40 45 50 55 60 65 70
M20 G-2,5 17            30 35 40 45 50 55 60 65 70
M24 G-3,0 19                        65 70
M30 G-3,5 22                         70

Comprimento L (mm)
D1 Passo Chave 75 80 85 90 95 100 110 120 130 140 150 160 180 190 200 220
M6 G-1,0 5 75 80 85 90 95 100
M8 G-1,25 6 75 80 85 90 95 100 110 120 130 140
M10 G-1,5 8 75 80 85 90 95 100 110 120 130 140 150 160 180   200
M12 G-1,75 10 75 80 85 90 95 100 110 120 130 140 150 160 180   200
M14 G-2,0 12 75 80 85 90 95 100 110 120 130 140
M16 G-2,0 14 75 80 85 90 95 100 110 120 130 140 150 160 180   200 220
M20 G-2,5 17 75 80 85 90 95 100 110 120 130 140 150 160 180 190 200 220
M24 G-3,0 19 75 80 85 90 95 100 110 120 130 140 150 160 180   200 220
M30 G-3,5 22       90   100   120   140   160 180   200 220
M36 G-4,0 27   80   90   100 110 120 130 140 150 160 180   200 220

Para solicitar o produto especifique:

Série D1 L

Exemplo: PACC M6X20

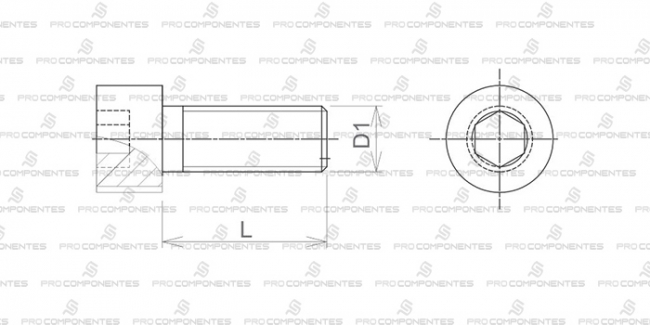

Desenho Técnico
